Khám phá bên trong sạc Anker GaN: Bí mật đằng sau cấu trúc siêu đặc và công nghệ tản nhiệt
Màn mổ bụng củ sạc Anker GaN tiết lộ mật độ linh kiện cực cao và quy trình chế tạo phức tạp, giải thích lý do thiết bị này vừa nhỏ gọn vừa đạt hiệu suất vượt trội.
Trong thế giới phụ kiện công nghệ, sạc GaN (Gallium Nitride) đã trở thành tiêu chuẩn mới nhờ khả năng cung cấp công suất lớn trong một kích thước nhỏ gọn. Mới đây, YouTuber Zerobrain đã thực hiện một màn tháo dỡ "xâm lấn tối đa" một củ sạc Anker bị lỗi, mang đến cái nhìn chi tiết về cách các kỹ sư tối ưu hóa không gian bên trong những thiết bị này.

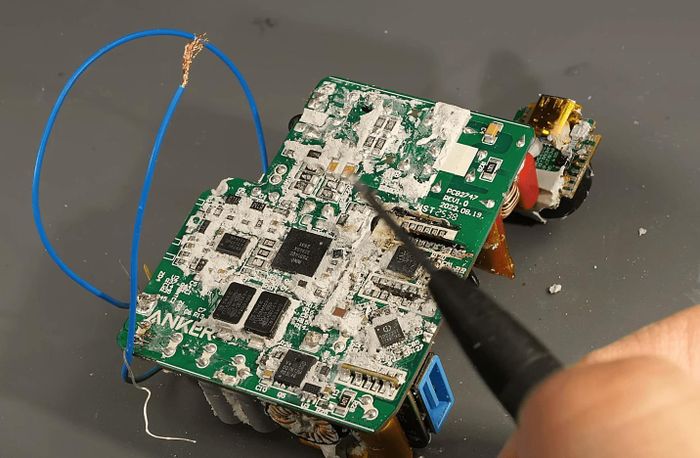

Zerobrain thực hiện tháo rời bảng mạch để phân tích cấu trúc bên trong
Công nghệ GaN và cuộc cách mạng về kích thước
Củ sạc được phân tích là một thiết bị GaN điển hình, trang bị hai cổng USB-C và một cổng USB-A hỗ trợ chuẩn Power Delivery. So với các bộ sạc silicon truyền thống, vật liệu GaN cho phép các linh kiện hoạt động ở điện áp cao hơn và tần số chuyển mạch nhanh hơn, từ đó giảm đáng kể kích thước của biến áp và các tụ điện.
Tuy nhiên, sự nhỏ gọn này đi kèm với một thách thức lớn: mật độ nhiệt. Do các linh kiện được đặt sát nhau, việc quản lý nhiệt lượng tỏa ra trở thành yếu tố sống còn để đảm bảo an toàn và tuổi thọ cho thiết bị.
Cấu trúc linh kiện siêu đặc và tính an toàn
Qua video tháo dỡ, có thể thấy bảng mạch của Anker được thiết kế với mật độ linh kiện dày đặc. Một điểm đáng chú ý là các linh kiện bên trong được đổ keo rất chắc chắn. Theo phân tích, lớp keo này đóng vai trò kép: vừa hỗ trợ tản nhiệt, vừa ngăn chặn các vấn đề do rung động gây ra.
Trong thiết kế điện tử, việc đảm bảo điện áp lưới (điện xoay chiều) không tiếp xúc với điện áp USB (điện một chiều) là yêu cầu bắt buộc. Anker đã xử lý tốt vấn đề này bằng cách cố định các linh kiện, đảm bảo ngay cả khi có va đập mạnh, các phần tử dẫn điện cũng không bị lỏng lẻo hay gây chập cháy.

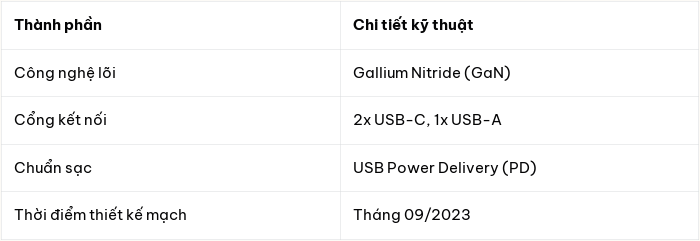

Thông số cấu tạo cơ bản của thiết bị

Thách thức trong việc sửa chữa
Mặc dù thiết kế của Anker được đánh giá là an toàn và tối ưu, nhưng khả năng sửa chữa gần như bằng không. Việc sử dụng quá nhiều keo cố định khiến quá trình tháo rời bảng mạch mà không làm hỏng linh kiện trở nên cực kỳ khó khăn. Ngay cả Zerobrain, một người có kinh nghiệm, cũng khó lòng xác định chính xác nguyên nhân gây lỗi 100% do các lớp bảo vệ quá kiên cố.
Bảng mạch của thiết bị này có niên đại từ tháng 09/2023, cho thấy đây là một thiết kế tương đối hiện đại. Việc nhìn thấu bên trong một thiết bị sạc hiện đại giúp người dùng hiểu rõ hơn về giá trị của các sản phẩm thương hiệu lớn so với các loại sạc rẻ tiền, nơi các tiêu chuẩn về khoảng cách an toàn và chống rung thường bị bỏ qua.
Nhìn chung, dù khó sửa chữa, cấu trúc bên trong của sạc Anker GaN cho thấy sự đầu tư nghiêm túc vào kỹ thuật chế tạo, ưu tiên sự an toàn và hiệu suất trong một thân hình nhỏ gọn nhất có thể.
